AC-16/32/63防爆插销
  • AC-16/32/63防爆插销
  • AC-16/32/63防爆插销
  • AC-16/32/63防爆插销

产品描述

AC-16/32/63防爆插销此产品电压分 220V 和 380V ,规格有 直插式 斜插式
 外壳采用优质铝合金压铸成型，表面高压静电喷塑；
● 插座内设联锁开关，插销与开关制成连锁结构，只有开关断开后方能拔出插头；
● 插座上设有防护盖，在插头拔脱后，防护盖将插座遮蔽，以免外物侵入；
● 电缆布线

 型号含义
  AC-15/220X（Z） AC表示防爆插销 15额定电流 220电压 X斜插式 如果是Z那就是直插式
防爆插销适用环境及用途
防爆插销适用于1区，2区，危险场所
还适用于IIA,IIB,IIC,类T6（或T4）及以下组别爆炸性气体环境
广泛用于石油，化工，海上平台，**，码头等危险场所，作连接手持工具及照明灯电源之用
主要技术参数 仅供参考
型号规格 额定电压 额定电流 极数 使用类别 防爆标志 防护等级 进线口螺纹 电缆外径
AC-15 380/220 15 1P+N+PE
3P+N AC-1
AC-3 Exd II BT6
Exde II CT6 IP54
IP55 3/4 Φ10~Φ14
AC-30  30     11/4 Φ18~22
AC-16/32/63防爆插销特点
外壳采用优质铝合金压铸而成，表面高压静电喷塑，外形美观
插座内设联锁开关，插销与开关制成连锁结构，只有开关断开后才能拔出插头，保证人身安全
插座上设有防护盖，在插头拔脱后，防护盖将插座遮蔽，以免外物侵入，保证产品质量与安全
电缆布线，方便简单
执行标准，GB3836.6-2000 GB 3836.2-2000，GB 3836.3-2000质量保证
订货时需注明插销完整的型号名称（包括额定电流，电压和极数）插接防水，
防爆标志及数量等 如有特殊要求，请另行注明

适用范围：

1、爆炸性气体混合物危险场所：1区、2区。
2、爆炸性气体混合物：ⅡA、ⅡB。
3、温度组别：T1～T6。
4、防爆标志：ExdeⅡBT6 ExdⅡBT4 *ExdeⅡCT6

二、AC-16/32/63防爆插销产品特点：

1.铝合金外壳铸造成型，表面喷塑；
2.插座上有分合指示；
3.插座与插头设有联锁装置，断电后方能插拔；
4. 50～100A插座内装断路器，具有过载、短路保护；
5.钢管或电缆布线。

三、AC-16/32/63防爆插销主要技术参数

型号

额定电压

额定电流

极数

防爆标志

电缆外经

进口螺纹

AC-16

220/380 V

15 A

1P+N+PE
3P+N+PE

ExdeⅡBT6
ExdeⅡCT6

Φ10-14mm

G3/4"

AC-32

30 A

Φ12-17mm

AC-60

60 A

ExdⅡBT4

Φ19-30mm

AC-100

100 A

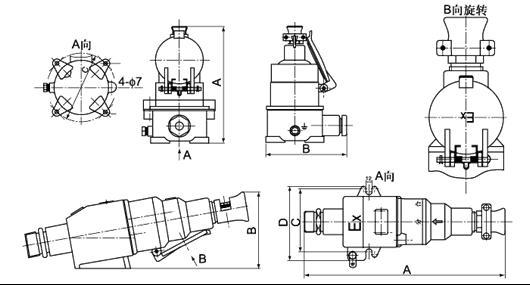

四、AC-32防爆插销含插头插座主要外形尺寸及安装形式：

型号

A

B

C

D

AC-15/□Z

210

150

150

/

AC-16/□X

225

135

110

130

AC-32/□Z

300

190

125

/

AC-32/□X

380

240

125

140

undefined

AC-16/32/63防爆插销定购流程
一.说明产品的规格，参数与数量详情请致电：
二.我方在参考客供提供的相关资料给予定制合适的订购方案
三.双方同意，传真形式签定销售合同
四.用户付款后，方可生产或需打订金需付30%.在产品做好发货当天，请于将余款补齐即可，方可发货.
五.合同签订，双方需盖公司公章，予以证明，合同起效，双方严格履行合同.
六.产品质保一年，如无人为条件，我公司免费保证一年维修与维护.
