BDM-II-G1/2防爆电缆夹紧密封接头
  • BDM-II-G1/2防爆电缆夹紧密封接头
  • BDM-II-G1/2防爆电缆夹紧密封接头
  • BDM-II-G1/2防爆电缆夹紧密封接头

产品描述

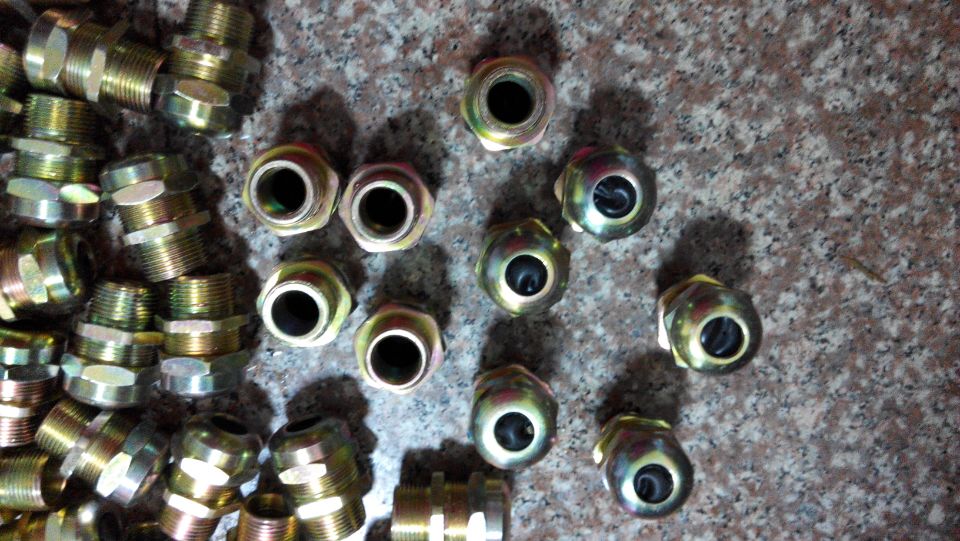

 BDM-II-G1/2防爆电缆夹紧密封接头BDM 防爆电缆夹紧密封接头
一、适用范围：
1、适用于爆炸性气体环境1区、2区；
2、适用于IIA、IIB、IIC级爆炸性气体环境；
3、适用于石油采炼、储存、化工、医药、**及军事设施等爆炸性危险环境;
4、BDM防爆电缆夹紧密封接头作为防爆电气设备的一种配套附件，用于夹紧各种铠装或非铠装电缆。
二、产品特点
◆ 采用优质碳素钢、不锈钢或黄铜制成；
◆ 十一种不同型式产品，满足不同安装要求；
◆ Ⅰ型产品为塑料材质，适用于增安腔外壳作电缆引入装置；
◆ Ⅴ、Ⅸ、Ⅹ、Ⅺ、Ⅻ型产品可用于夹紧铠装电缆；
◆ BDM防爆电缆夹紧密封接头的螺纹规格可根据用户要求特制，如NPT螺纹，英制及公制等各种非标螺纹。

三、选型指南
注：1、Ⅰ型产品材质为塑料，无须注明，其它型式的电缆夹紧密封接头材质按上述型号编写；
2、常规供货产品螺纹型式为管螺纹，如有特殊要求请注明。
例：若需订购BDM电缆夹紧密封接头，外形代号为Ⅱ、螺纹规格为G3/4"、材质为不锈钢，则订货型号为“BDM-Ⅱ-G3/4G”。

四、外形及安装举例
■ Ⅰ型:BDM防爆电缆夹紧密封接头采用工塑料压制而成,具有较强的防腐和防水性能,适用于增安型外壳中作引入装置用. 产品型号 螺纹规格 外螺纹长度（L,mm） 密封电缆直径范围 长度（mm） 防爆标志 防护等级
PG螺纹 管螺纹（G"） PG螺纹 管螺纹（G"）
BDM1 PG9 1/2 8 5-8 6-10 55 ExdⅡ IP66
PG11 3/4 8 5-10 9-14 55
PG13.5 1 9 6-12 11-18 67
PG16 11/4 10 10-14 14-25 67
PG21 11/2 11 13-18 17-28 72
PG29 2 11 18-25 25-38 72
PG36 - 13 22-32 - 77
PG42 - 13 30-38 - 77
PG48 - 13 34-44 - 89

■ Ⅱ型:BDM防爆电缆夹紧密封接头采用优质碳钢或不锈钢制作,机械式电缆夹紧装置. 产品型号 电缆外径（φ,mm） L 防爆标志防护等级
BDM-ⅡG1/2" 6-10 55 ExdⅡ IP66
BDM-ⅡG3/4" 9-14 55
BDM-ⅡG1" 11-18 67
BDM-ⅡG11/4" 14-25 72
BDM-ⅡG11/2" 17-28 77
BDM-ⅡG2" 25-38 89

■ Ⅲ型:采用优质碳钢或不锈钢制作,铸铝机械式电缆夹紧装置.
产品型号 电缆外径（φ,mm） L 防爆标志 防护等级
BDM-ⅡG1/2" 6-10 86 ExdⅡ IP65
BDM-ⅡG3/4" 9-14 87
BDM-ⅡG1" 11-18 113
BDM-ⅡG11/4" 14-25 130
BDM-ⅡG11/2" 17-28 130
BDM-ⅡG2" 25-38 142
BDM-ⅡG21/2" 32-45 142
BDM-ⅡG3" 35-55 158

■ Ⅳ型:采用优质碳钢或不锈钢制作,机械式电缆夹紧装置.
产品型号 电缆外径（φ,mm） L 防爆标志 防护等级
BDM-ⅣG1/2" 6-10 55 ExdⅡ IP65
BDM-ⅣG3/4" 9-14 55
BDM-ⅣG1" 11-18 67
BDM-ⅣG11/4" 14-25 67
BDM-ⅣG11/2" 17-28 72
BDM-ⅣG2" 25-38 72
BDM-ⅣG21/2" 32-45 77
BDM-ⅣG3" 35-55 79

■ Ⅴ型:采用优质碳钢或不锈钢制作,机械式电缆夹紧装置.
产品型号 电缆外径（φ,mm） L 防爆标志 防护等级
BDM-ⅤG1/2" 6-10 70 ExdⅡ IP65
BDM-ⅤG3/4" 9-14 70
BDM-ⅤG1" 11-18 82
BDM-ⅤG11/4" 14-25 82
BDM-ⅤG11/2" 17-28 87
BDM-ⅤG2" 25-38 92
BDM-ⅤG21/2" 32-45 92
BDM-ⅤG3" 35-55 105

■ Ⅵ型:采用优质碳钢或不锈钢制作,机械式电缆夹紧装置.
产品型号 电缆外径（φ,mm） L 防爆标志 防护等级
BDM-ⅥG1/2" 6-10 55 ExdⅡ IP65
BDM-ⅥG3/4" 9-14 55
BDM-ⅥG1" 11-18 67
BDM-ⅥG11/4" 14-25 67
BDM-ⅥG11/2" 17-28 72
BDM-ⅥG2" 25-38 77
BDM-ⅥG21/2" 32-45 77
BDM-ⅥG3" 35-55 89

■ Ⅶ型:采用优质碳钢或不锈钢制作,机械式电缆夹紧装置.
产品型号 电缆外径（φ,mm） L 防护等级
BDM-ⅦG1/2" 6-10 40 IP54
BDM-ⅦG3/4" 9-14 43
BDM-ⅦG1" 11-18 47
BDM-ⅦG11/4" 14-25 54
BDM-ⅦG11/2" 17-28 54
BDM-ⅦG2" 25-38 62
BDM-ⅦG21/2" 32-45 74
BDM-ⅦG3" 35-55 74

■ Ⅷ型:采用优质碳钢或不锈钢制作,机械式电缆夹紧装置.
产品型号 电缆外径（φ,mm） L 防爆标志 防护等级
BDM-ⅧG1/2" 7-9 55 ExdⅡ IP66
BDM-ⅧG3/4" 8-14 55
BDM-ⅧG1" 12-17 67
BDM-ⅧG11/4" 13-23 67
BDM-ⅧG11/2" 17-26 72
BDM-ⅧG2" 25-35 72
BDM-ⅧG21/2" 29-38 77
BDM-ⅧG3" 33-51 77
